圆锯片专业术语图文介绍

发布时间：2015-08-26 14:24:32 浏览量：

掌握圆锯片专业术语是一项最为基本的知识，可以很方便的知道各部位之间的称呼及功效，CORONET皇冠锯片用图文方式形象的介绍圆锯片术语，相信大家更容易记住并掌握。

1、圆锯片基本名称文字及图文介绍

A：文字说明

前齿面（齿面）、后齿面（齿顶）、基面、切削平面、齿室、齿顶圆、齿底圆、齿距（t）、齿高（h）

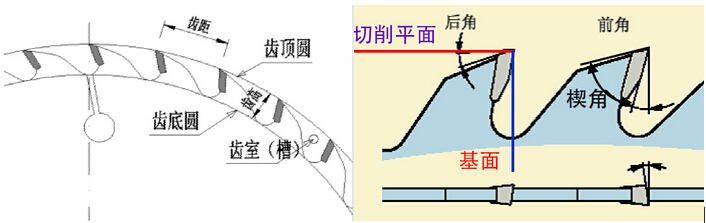

B：图文展示：

2、关于圆锯片函数名称文字及图文介绍

A：文字说明：

锯齿宽度B（锯路宽度）、锯料量S’、前角γ、后角α、楔角β、前齿面锯料解λ/γ、后齿面锯料角λ/α、前齿面斜磨角ε/α

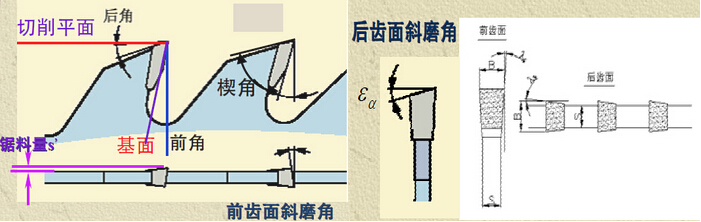

B：图文展示：
