如何校正金属圆锯片基体的应力

发布时间：2015-10-13 10:19:18 浏览量：

金属圆锯片基体应力的稳定或准确，会影响锯切时的稳定性，在制作金属圆锯片基体时，会经常导致形位的误差超出合理规范的数值，如果不加以纠正，就会引发各种问题的产生，这时就需要对基体应力的校正。

一、金属圆锯片基体应力校正的必要性

锯片的基体是组成金属圆锯片重要的一部分，如果稳定性不够，将会引发各类问题的产生，例如：锯切工件质量下降、与设备不兼容、锯切时有晃动等，而最为直接的一种就是大幅降低使用寿命，导致企业成本的增加。关于应力的一些介绍可以参考《圆锯片的辊压适张及应力简单介绍》

二、校正应力的方法

金属圆锯片校正的方法通常有冷校法、热校法及综合法三种：

1、冷校法：这种方法就是说只对锯片基体局部加压，但不加热；

2、热校法：对锯片基体进行局部加热，但不加压；

3、综合法：对锯片基体进行部分加压及部分加热；

以上三种方法都是校正锯片基体应力最为有效的手段，但一般只会用到冷校法，具体如何实施，可以参考以下文字说明：

金属圆锯片基体应力冷校法有锤击法和滚压法

A、锤击法校正法

1、如果在测试时，需要增加应力值，那锤击的时候应该从金属圆锯片基体中心位置进行，直到锯片直径2/3处，方可停下；需要注意的是，使用锤击的锤子头是圆形的，必须在这一范围的所有地方均以相同的锤击力度及落锤点；

2、如果发现应力值过大，那就必须要减少该数值，具体方法：锤击手法同第一步，但锤击的位置要从锯片基体边缘开始，距离外缘1/3直径处方可；

B、辊压法校正法

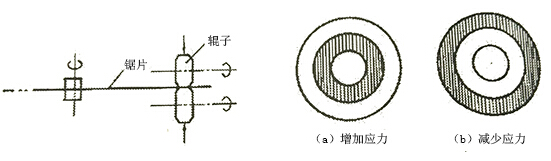

辊压对锯片的校正方法是用两根平行对等装置相同直径的辊轮，如上图1所示，在这一步我们需要注意一点：轴必须要使用同一马达带动，这样才可以保护绝对的同步，如果不同步，会严重影响效果，还有一点就是旋转的方向必须是相反的。

1、应力如不足，需要增加：在离金属圆锯片基体三分之一到三分之二直径位置，用辊轮压2~3次。

2、应力如果偏大，则需要减少：在锯片基体边缘位置用辊轮压2~3次即可，注意应力值的变化。
